AI-assistent för EasyEDA som möjliggör schemagenerering på naturligt språk
easyeda-copilot, utvecklad av Biosshot, är en AI-driven assistent och Model Context Protocol-server för EasyEDA-ekosystemet som omvandlar beskrivningar av kretsar i vanlig språk till redigerbara scheman. Verktyget kopplar samman MCP-kompatibla språkklienter med EDA-redigeraren och kan söka LCSC efter delar, köra SPICE-simuleringar och utföra PCB-placering, routing och DRC-uppgifter. Målgruppen är elektronikingenjörer, hårdvarudesigners och hobbyister, och det påskyndar cykler från idé till skiss samtidigt som mänsklig granskning förblir central.
Det konverterar krav i naturligt språk till konkreta EDA-artiklar

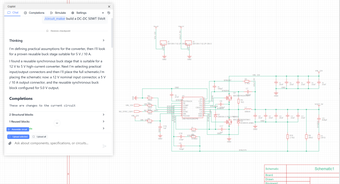

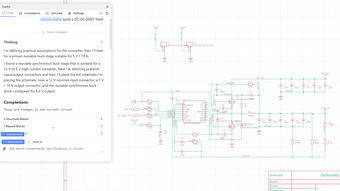

Appen genererar scheman från textbeskrivningar och producerar redigerbara resultat inuti EasyEDA-redigeraren. Nyckelutgångar inkluderar:
- schematiska förslag producerade från enkla språkfrågor,
- komponentlistor drivna av LCSC-sökningar,
- BOM-exporter med standardstöd som GOST.
Genererade förslag och simuleringar kräver ingenjörsgranskning
Verktyget kan utlösa SPICE-körningar och köra Design Rule Checks genom en MCP-klient, vilket integrerar validering i författarprocessen. Användare har noterat att den autonoma schemagenereringen är i ett tidigt skede och kräver ingenjörstillsyn för elektrisk korrekthet. Behandla modellens utgångar som utgångspunkter; designers måste bekräfta nätanslutning, komponentvärden och simuleringsresultat innan de godkänner någon design för produktion.
Installation och körning beror på en MCP-värd och en redigerartillägg
Installation av tillägget kräver att man importerar ett .eext-paket till EasyEDA Pro Extension Manager och aktiverar externa interaktioner för att tillåta MCP-kommunikation. MCP-serverkomponenten körs i Node.js och kopplas ihop med MCP-kompatibla värdar som Claude Desktop, Codex eller Claude Code. Den konfigurationen lägger till konfigurationssteg men gör det möjligt för assistenten att manipulera designfiler och fråga efter live komponentdata.
Arbetsflödesanpassning gynnar ingenjörer som är bekväma med tilläggsbaserad, iterativ design
Utformad för EasyEDA Pro och JLCEDA-användare, passar verktyget praktiker som integrerar experimentella verktyg i sin process och accepterar iterativa redigeringar. Utvecklaren fokuserar på öppen källkodselektronik och MCP-broar, vilket positionerar appen som en assistent för rutinmässiga ritningsuppgifter snarare än en helt autonom designer. Team bör planera för manuell validering och gradvis adoption inom befintliga verifieringsarbetsflöden.
Bästa använd som en idépartner som kräver aktiv verifiering
easyeda-copilot är ett praktiskt alternativ för designers som accepterar extensionsbaserade arbetsflöden och håller verifiering centralt. Använd assistenten för att generera initiala schematiska idéer, men behåll dina vanliga valideringssteg. Praktiska tips: skapa uppmaningar med tydliga elektriska begränsningar, håll genererade artefakter under versionskontroll, och kör oberoende simuleringar och manuella kontroller innan du åtar dig design till tillverkning.
